cara membuat lampu tower menggunakan led

Posted by   on



selamat datang para blogger mania, bertemu kembali pada postingan saya kali ini yang berjudul cara membuat lampu tower menggunakan led. pada umumnya jiika kita membangun sebuah tower maka tidak lengkap rasanya kalau di ujjung tiang tower tidak terpasang lampu isyarat atau tanda. jika kita akan membeli lampu tower di pasaran mungkin harganya akan sedikit agak mahal, maka dari itu tips kali ini bertujuan untuk mengurangi biaya pembuatan lampu tower akan tetapi kualitas yang di hasilkan tidak kalah dengan lampu tower yang dijual di pasaran.
   konsep dari lampu tower ini yaitu menggunakan sensor cahaya sebagai pengontrolnya. cara kerjanya ialah menggunakan sebuah rangkaian switching sederhana yang menggunakan komponen  LDR. LDR ini berfungsi sebagai sensor cahaya untuk membuat rangkaian bekerja sebagai pengalir arus listrik atau memutus arus listrik. rangkaian ini berfungsi untuk mengatur lampu led pada tower agar menyala saat malam dan padam saat siang. tentunya kita tidak usah repot repot untuk menyalakan atau mematikan lampu tower jenis ini dikarenakan rangkaian ini berfungsi secara otomatis.
   nah bagaimana cara membuat lampu tower menggunakan led ini? pertama siapkan alat dan bahan sebagai berikut.
alat: 1. solder dan timah, lem tembak, gunting.
bahan: lampu led panjang 3 pc, rangkaian switching , kabel secukupnya, power supply 12v
.
cara merangkainya adalah sebagai berikut.
pertama susun ketiga led tadi menjadi seperti ini,
kemudian rekatkan kembali dengan menggunakan lem tembak. jangan lupa kabelnya juga diparalel.

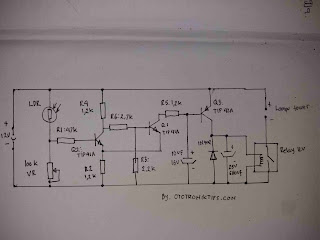

kedua buatlah rangkaian switching dengan sensor cahaya dengan skema sebagai berikut:
untuk mengatur tingkat sensitif sensor terhadap cahaya, maka kita bisa adjust di bagian vr 100k nya.
 kalo punya saya memang sengaja tidak pakai pcb. tapi kalo  sobat ingin membuatnya dengan menggunakan pcb maka akan lebih rapi. mungkin itu dulu para blogger mania tentang pengalaman saya membuat rangkaian lampu tower sederhana, semoga bermanfaat bagi para blogger sekalian. salam sukses
